質子交換膜（Proton Exchange Membrane, PEM）作為質子交換膜燃料電池（Proton Exchange Membrane Fuel Cell, PEMFC）的核心部件，其性能直接關乎燃料電池的整體效率和壽命。在燃料電池領域，質子交換膜不僅承擔著傳導質子的任務，還需有效阻隔電子和其他物質的通過，確保電池的安全高效運行。因此，對質子交換膜進行全面的測試與評估，是確保燃料電池性能與質量的關鍵環節。泉科瑞達在新能源行業有拉力機、測厚儀以及定制型自動測控儀器的眾多用戶，本文將結合GB／T20042.3-2022質子交換膜燃料電池 第３部分質子交換膜測試方法標準，從質子交換膜的氣體透過率、拉伸強度（包括拉伸強度、彈性模量、斷裂伸長率）、180°剝離強度、厚度均勻性等測試項目全面介紹各項檢測指標意義、要求以及相應的儀器配置方案。

一、氣體透過率測試項目與儀器

1、氣體透過率和氣體透過系數

    氣體透過率是在恒定溫度和單位壓力差下,穩定透過時,單位時間內透過試樣單位面積的氣體的體積。氣體透過系數在恒定溫度和單位壓力差下,在穩定透過時,單位時間內透過試樣單位厚度、單位面積的氣體的體積。
注1:氣體透過率用標準溫度和壓力下的體積值表示,單位為立方厘米每平方米天帕[cm3/(㎡·d·Pa)]。氣體透過系數用標準溫度和壓力下的體積值表示,單位為立方厘米厘米每平方米秒帕[cm3/·cm/(cm·s·Pa)]。

    氣體透過率是衡量質子交換膜阻隔性能的重要指標。在恒定溫度和單位壓力差下，通過測量單位時間內透過試樣單位面積的氣體的體積，可以評估膜的氣體阻隔能力。氣體透過率越低，表明膜的阻隔性能越好，能夠有效防止氫氣和氧氣直接混合，提高燃料電池的效率和安全性。質子交換膜氣體透過率并非越高越好，合適的透氣性能可以確保質子交換膜在阻隔燃料和氧化劑的同時，允許適量的水分子通過，以維持膜的導電性。

2、氣體透過率測試需要使用的儀器

按照GB／T20042.3-2022質子交換膜燃料電池 第３部分：質子交換膜測試方法標準規定，質子交換膜透氣率測試應當采用壓差法原理的氣體滲透儀，標準對儀器的要求檢測最低限≥0.05ｃm3/(㎡·d·Pa，真空分辨率為±0.1Pa。

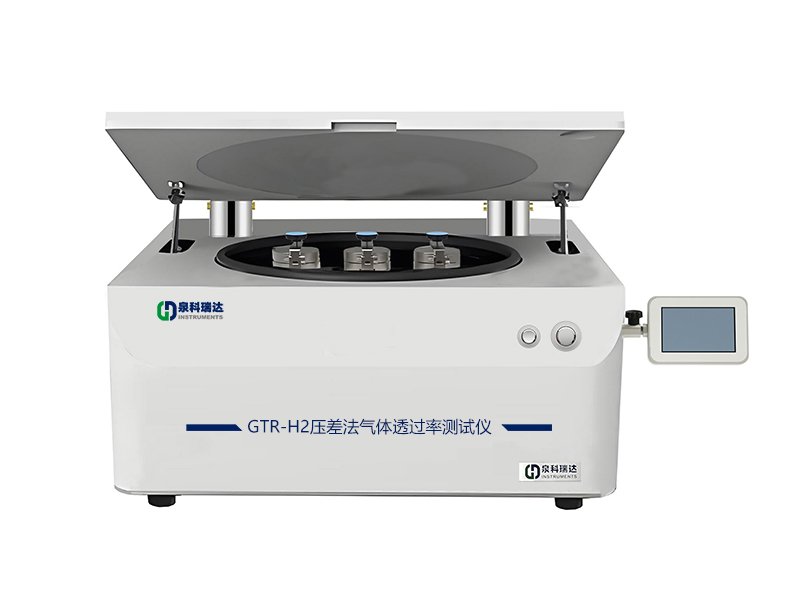

推薦使用的儀器為泉科瑞達儀器（QKTESTER）的GTR-H2氣體透過率測試儀(易燃易爆氣體透過率測試專用儀器)。此款儀器采用試驗主機與電控單元箱分體式設計，試驗機內閥件除真空傳感器（也做了防爆處理）外其余控制閥全全部采用氣動閥體，可以保證測試主機部分對于易燃易爆氣體測試的安全性，而分體式電控單位元箱則集中了電測器件，可以實現距離測試主機5米外的控制；并且采用485協議，甚至可以實現控制器距離百米外的遠程控制要求。

二、拉伸強度測試

按照GB／T20042.3-2022質子交換膜燃料電池 第３部分：質子交換膜測試方法標準規定，質子交換膜拉伸強度指標主要包括拉伸強度（tensile strength）、彈性模量（modulus of elasticity in tension）、斷裂拉伸應變（tensile strain at break）三個的指標。

1、拉伸強度（tensile strength）
在給定溫度、濕度和拉伸速度下,在標準膜試樣上施加拉伸力,試樣斷裂前所承受的最大拉伸力與試樣的橫截面面積的比值。
注1:橫向拉伸強度:表示平行于膜卷軸向的膜的拉伸強度,用σTD表示。
注 2:縱向拉伸強度:表示重直于膜卷軸方向的膜的拉伸強度,以σMD表示。

2、彈性模量（modulus of elasticity in tension）
質子交換膜中,應力應變曲線上初始直線部分的斜率
注1:橫向拉伸彈性模量:表示平行于膜卷軸向的膜的拉伸彈性模量,用ETD表示。
注 2:縱向拉伸彈性模量:表示垂直于膜卷軸方向膜的拉伸彈性模量,以EMD.表示。
注 3:推薦應力應變曲線上應變分別為ε1=0.5%和ε2=2.5%的兩個點的斜率為彈性模量。
注4:彈性模量用E表示,單位為兆帕(MPa)。

3、斷裂拉伸應變（tensile strain at break）
試樣發生斷裂時,原始標距單位長度的增量
注 1:橫向斷裂拉伸應變:表示平行于膜卷軸向的膜的斷裂拉伸應變,用εTD表示。
注 2:縱向斷裂拉伸應變:表示垂直于膜卷軸方向膜的斷裂拉伸應變,以εMD表示。
注3:斷裂拉伸應變用ε表示,單位為無量綱的比值或百分?jǐn)?shù)(%)。

4、拉伸強度測試和儀器配置方案
質子交換膜拉伸強度測試用于評估質子交換膜在拉伸加載下的最大承載能力。在給定試驗條件和拉伸速度下，對標準膜試樣施加拉伸力，直至試樣斷裂，記錄其斷裂前所承受的最大拉伸力與試樣橫截面面積的比值，即為拉伸強度，按相應的統計方式同時給出斷裂拉伸應變和彈性模量。該測試能夠反映膜材料的力學穩定性和耐機械損傷能力。

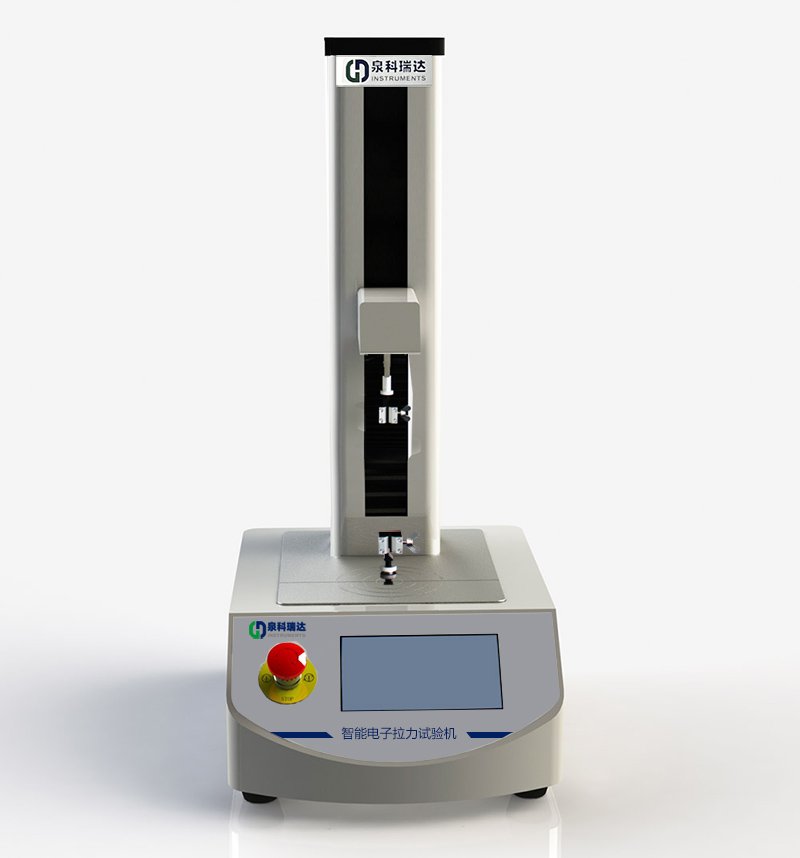

推薦使用泉科瑞達儀器的ETT-H2智能電子拉力試驗機,該儀器?？顚Ｓ?/span>，專門針對質子交換膜拉伸性能試驗的三個要求，設置好相應參數后，一次性給出三個統計結果；我司還提供專用的取樣裝置，專業用于試樣制備。

三、180°剝離強度測試peeling force at 180 angle

1、剝離強度試驗項目及要求
    180剝離強度是在剝離角度為 180°的剝離條件下,一定寬度測試樣條以一定速度連續剝離時所需要的載荷，180°剝離強度的單位為牛每毫米(N/mm)。
在深入探討質子交換膜（PEM）的180度剝離測試之前，我們首先需要理解質子交換膜作為燃料電池核心部件的重要性。PEM不僅分隔了燃料（如氫氣）和氧化劑（如氧氣），還允許質子從陽極通過膜遷移至陰極，同時阻止電子的直接傳遞，從而維持電池內部的電荷平衡，實現高效的能量轉換。而PEM的耐久性和穩定性，尤其是其界面結合強度，直接關系到燃料電池的整體性能和壽命。因此，180度剝離測試作為評估PEM與催化劑層或氣體擴散層之間結合力的關鍵手段，顯得尤為重要。

2、質子交換膜剝離強度試驗儀器配置方案
    推薦使用泉科瑞達儀器的DBL-01,BLD-200N電子剝離試驗機；如果用戶選用了泉科瑞達器的ETT-H2智能電子拉力試驗機則無需加購儀器，該儀器配有專門滿足質子交換膜剝離強度的試驗程序（包括180度與90度二種程序），可以更好的滿足用戶更多的需求，尤其是一些要開展90度剝離強度測試的要求。

四、厚度均勻性--質子交換膜

1、質子交換膜厚度均勻性檢測的意義
質子交換膜（Proton Exchange Membrane, PEM）作為燃料電池中的核心組件，其厚度及均勻性直接關系到燃料電池的整體性能與安全性
質子交換膜不僅是分隔燃料與氧化劑的屏障，更是質子傳遞的關鍵通道。其厚度的微小變化都可能對燃料電池的質子傳導率、水管理能力及機械穩定性產生顯著影響。具體來說，過厚的PEM可能導致電阻增加，降低能量轉換效率；而厚度不均則可能引發局部過熱、應力集中等問題，嚴重威脅燃料電池的安全運行。因此，對PEM的厚度進行精確控制和均勻性評估，是燃料電池研發與生產過程中不可或缺的一環。
按照GB／T20042.3-2022質子交換膜燃料電池 第３部分：質子交換膜測試方法標準規定質子交換膜測厚儀：精度不低于０.1μｍ。 （卡尺：精度不低于０．０２ｍｍ，用于測試膜的長度和寬度）。

2、質子交換膜厚度檢測儀器推薦
    通過質子交換膜厚度均勻性測試，可以全面了解PEM的厚度分布情況。這一信息對于燃料電池的設計、制造及后期維護都至關重要。它可以幫助工程師優化PEM的制備工藝，確保每一片PEM都能達到理想的厚度和均勻性標準，從而提升燃料電池的整體性能和可靠性。同時，對于已經制成的燃料電池，定期進行PEM厚度均勻性測試也是確保其長期穩定運行的重要手段?；谫|(zhì)子交換膜厚度均勻性測試的意義深遠，而專用的測試儀器則是實現這一測試目標的關鍵工具。

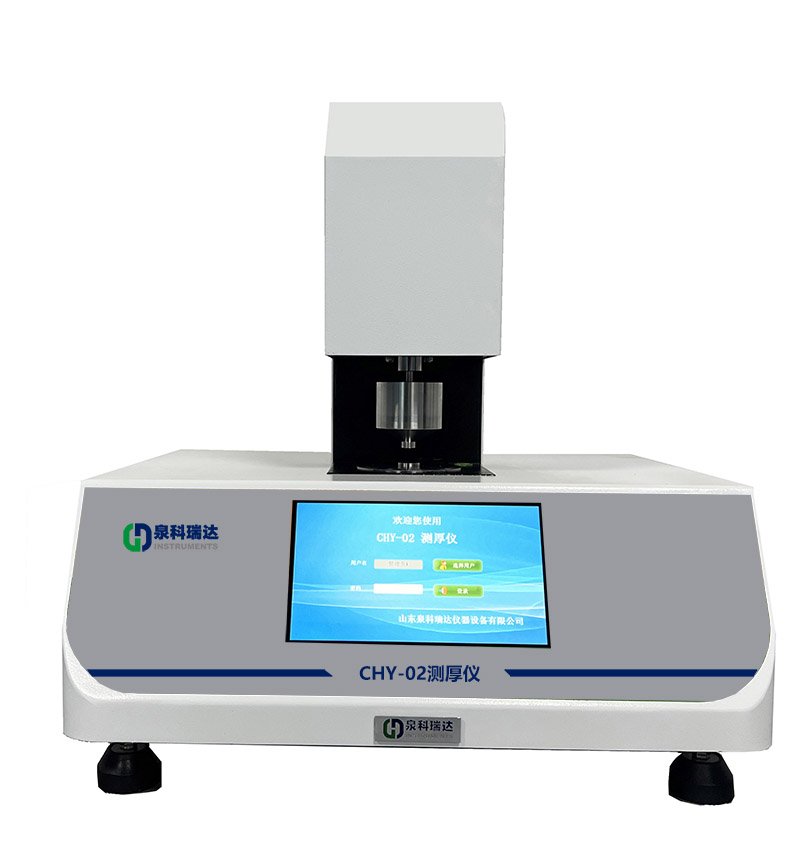

    推薦泉科瑞達儀器的CHY-02、CHY-03專用測厚儀，該儀器按照膜材料測試標準設計制造，該款儀器在國內新能源、膜材料儀器中有著較多的用戶群體。其基于機械接觸式測量原理，通過精密設計的測量頭、懸臂，以極小的壓力施加于試樣表面，利用業內配置少有的高精傳感探頭實時捕捉并計算上下測量面之間的距離，從而準確獲取PEM的厚度值。

五、質子交換膜檢測儀器與項目小結

    質子交換膜作為燃料電池的核心部件，其厚度、拉伸強度、剝離強度及透氣率等性能等指標的檢測，對于提升燃料電池的整體性能、延長使用壽命、推動清潔能源應用具有重要意義。泉科瑞達(qktester.com)作為專業的膜材檢測儀器制造商，不僅能夠按標準提供相應的儀器，還通過定制的方式為電池新能源行業提供了壓縮厚度測量?jī)x、穿刺試驗儀等智能化儀器，解決因人而異的試驗差異；智能型測控技術與儀器有應用，大大的提高了相關檢測的效率和準確度。隨著科技的不斷進步和檢測技術的日益完善，相信在不久的將來，我們能夠看到更加高效、可靠、經濟的質子交換膜材料應用于燃料電池系統，為人類社會的可持續發展貢獻更大力量。在這個過程中，每一位科研工作者和技術人員的努力與探索，都是不可或缺的重要力量。
